Especificación y el Plano de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo Venta a México

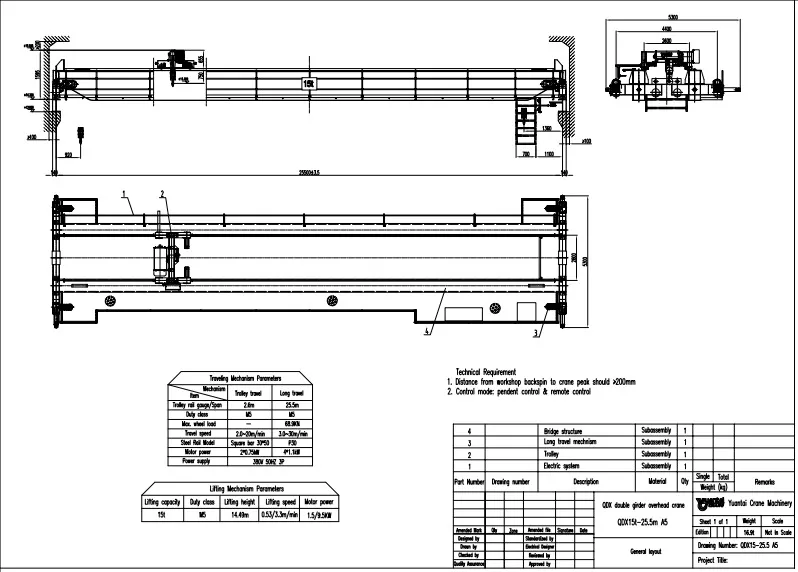

Plano de Diseño de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo Venta a México:

Especificación Técnica de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo Venta a México:

Número		Grúa Viajera Birriel (tipo europeo)
Capacidad de elevación		ton	15
Altura de elevación		m	14.49
Envergadura		M	25.5
Velocidad	Desplazamiento transversal	m/min	2.0-20 (control inverter)
	Desplazamiento de grúa		3.0-30 (control inversor)
	Velocidad de elevación		0.53/3.3 (doble velocidad)
Clase de trabajo		/	FEM 2m (ISOM5)
Alimentación eléctrica		V/Hz/Ph	380/50/3
Tensión de control		V	48
Potencia de traslación transversal		KW	2*0.75
Potencia de traslación de la grúa			2*1.1
Potencia de elevación			1.5/9.5
Potencia total			13.2
Carga máxima por rueda		KN	68.9
Peso total de diseño		t	16.9
Clase de protección		/	IP54
Grado de aislamiento		/	F
Temperatura ambiente		/	-10℃~+40℃
Sistema anticolisión		/	Incluido
Relés de protección de fase		/	Incluido
Final de carrera		/	Incluido
Dispositivo de protección contra baja tensión		/	Incluido
Acción de parada de emergencia		/	Incluido
Protección de defecto a tierra		/	Incluido
Protección contra cortocircuitos		/	Incluido
Protección contra sobrecalentamiento		/	Incluido
Protección contra desconexión		/	Incluido
Protección contra sobreintensidad		/	Incluido
Protector de sobrecarga		/	Incluido
Top Quality Buffer		/	Incluido
Cross Power		/	Cables festón de carril C
País de origen		/	China

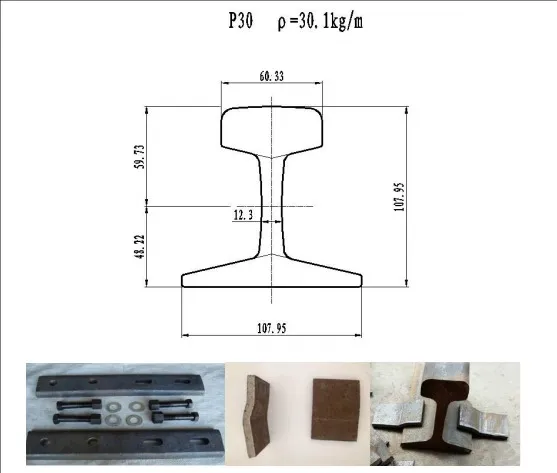

Especificación Recomendada del Raíl de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

Tipo	Anchura superior(mm)	Anchura inferior(mm)	Altura(mm)	Peso(kg/m)
P30	60.33	107.95	107.95	30.1



Estructura Principal de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

	Vigas principales	Viga soldada de sección en caja, utiliza principalmente material de acero estructural al carbono Q235B fuerte y elegante, fácil de mantener Pintura de tres capas
	Carros extremos	Tubo cuadrado de acero estructural al carbono Q235B diseño de sección en caja rígido a la torsión con ruedas de calidad y potentes motores 3 en 1 Pintura de tres capas

Mecanismo de Elevación de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

	Polipasto de altura reducida	Polipasto de cable de altura reducida de alto rendimiento según norma europea con carro eléctrico Clase de trabajo FEM 2M Grado de aislamiento: F Clase de protección: IP54
	Motor de elevación y motor de traslación	Motor tres en uno Control por convertidor de frecuencia, hace que la elevación sea suave y estable. Tipo totalmente cerrado con lubricación por salpicadura. Sistema de freno de disco electromagnético Grado de aislamiento: F Clase de protección: IP54.
	Tambor	De fabricación propia. Tambores fabricados con tubo de acero de alta calidad procesado por máquina CNC.
	Cable de acero	Estructura del cable 6×36SW, alma de acero.
	Guía de cable	Material de nylon de alta resistencia, instalado en el tambor de enrollado para guiar el cable de acero, Evitar el enrollado constante del cable de acero y prolongar la vida útil del tambor
	Gancho	Tipo forjado giratorio con pestillo de seguridad
	Rodamiento	Alta precisión de rotación y durabilidad

Mecanismo de Desplazamiento de la Grúa de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

	Carros extremos	Proporciona desplazamiento horizontal para la grúa, con ruedas de calidad, potentes motores 3 en 1, limitador de desplazamiento y topes
	Ruedas	Instaladas en los carros de extremo de la grúa, material de acero de alto carbono. Fundición al vacío por nuestro grupo, temple intermedio por maquinaria de técnica superior pintura antioxidante, bajo ruido

Sistema de Protección de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

	Limitador de sobrecarga	En caso de sobrecarga, corta la alimentación de la grúa
	Final de carrera giratorio	Para el mecanismo de traslación del polipasto
	Amortiguadores	Material de poliuretano, utilizado para anticolisión, equipado en el carro y los carros extremos
	Otras protecciones	Protección contra corte de fase, protección contra ausencia de tensión, protección contra sobrecorriente

Partes Eléctricas de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo:

	Armario eléctrico	Contactores principales y VFD
	Convertidor de frecuencia	Control de los motores de desplazamiento y cambio de la velocidad del motor.
	Mando a distancia	Botón: Arriba y abajo; izquierda y derecha; adelante y atrás; arranque y parada; emergencia; a prueba de polvo e impermeable Seguro y fiable
	Cable festón	Suministro de energía para el carro y el polipasto, carril de cable tipo C, seguro, fiable y flexible

Especificación de Instalación para Grúa Viajera Birriel 15 Toneladas:

• Preparación previa a la instalación: Realice una inspección del lugar para asegurarse de que los cimientos y las estructuras de apoyo pueden soportar la carga de la grúa viajera birriel 15 toneladas. Despeje la zona de escombros y de personal no esencial. Compruebe que todos los componentes de la grúa viajera birriel 15 toneladas (vigas, polipasto, carro, raíles, etc.) están intactos y coinciden con la lista de embalaje.
• Montaje estructural: Instale las vigas de la pista según el diseño, asegurando una alineación adecuada y un anclaje seguro. A continuación, alinee y fije las vigas utilizando herramientas de torsión calibradas. Fije firmemente a las vigas los carros de grúa viajera birriel 15 toneladas.
• Instalación del polipasto y el carro: Monte el polipasto en el carro y pruebe su movimiento independiente. Fije el carro a los raíles de la viga, asegurándose de que se desplaza con suavidad. Instale topes y topes finales para evitar un desplazamiento excesivo.
• Cableado eléctrico y de control: Conecte el suministro eléctrico al panel principal utilizando un disyuntor adecuado. Instale el sistema de control (colgante o remoto) y conecte los finales de carrera (superior, inferior, recorrido). Asegúrese de que todos los componentes están correctamente conectados a tierra. Pruebe la rotación del motor y verifique la función de parada de emergencia.
• Prueba de carga: Realice una prueba en vacío para comprobar el movimiento de la grúa viajera birriel 15 toneladas. Realice una prueba de carga nominal (carga de 15 toneladas) para garantizar un funcionamiento suave sin sonidos ni movimientos anormales. Opcionalmente, realice una prueba de sobrecarga (125% de la capacidad) según la normativa local.

Especificación de seguridad de funcionamiento de la Grúa Viajera Birriel 15 Toneladas:

• Comprobaciones Previas a la Operación: Antes de cada operación, inspeccione minuciosamente todos los componentes críticos, incluidos los cables metálicos, ganchos, eslingas, frenos e interruptores de límite para garantizar el correcto funcionamiento de la grúa viajera birriel 15 toneladas. Compruebe el panel de control, los dispositivos de advertencia y los indicadores para detectar cualquier avería o problema.
• Durante la operación: Sólo operadores certificados deben operar la grúa viajera birriel 15 toneladas para garantizar un manejo seguro. Nunca levante una carga por encima del personal para evitar accidentes en caso de avería. Evite arranques, paradas o cambios de dirección bruscos, ya que podrían causar inestabilidad. Cuando eleve cargas que puedan oscilar, utilice líneas de señalización para mantener el control y evitar peligros. Manténgase siempre dentro de la capacidad de carga nominal de la grúa viajera birriel 15 toneladas para evitar sobrecargas y tensiones estructurales.
• Procedimientos de emergencia: En caso de mal funcionamiento o avería, active inmediatamente la parada de emergencia para detener el movimiento de la grúa viajera birriel 15 toneladas y evitar daños o lesiones mayores.
• Mantenimiento rutinario: Realice inspecciones visuales diarias de los componentes clave como ganchos, cuerdas y controles. Inspeccione mensualmente los sistemas eléctricos, los pernos y la integridad estructural de la grúa viajera. Anualmente, programe una inspección exhaustiva por parte de un técnico certificado para recalibrar los sistemas si es necesario y garantizar que la grúa viajera birriel 15 toneladas se mantiene en condiciones óptimas de funcionamiento.

Diseño de Ahorro Energético para una Grúa Viajera Birriel 15 Toneladas:

El diseño de ahorro energético de una grúa viajera birriel 15 toneladas se centra en maximizar la eficiencia operativa, reducir el consumo de energía y minimizar el impacto medioambiental sin comprometer el rendimiento ni la seguridad de la grúa viajera. Varias características contribuyen a que la grúa viajera birriel 15 toneladas sea más eficiente desde el punto de vista energético:

• Accionamiento de frecuencia variable (VFD) para los motores: El uso de variadores de frecuencia permite que los motores de la grúa viajera birriel 15 toneladas funcionen a velocidades variables en función de la carga que se eleve. Al ajustar la velocidad del motor, se reduce el consumo de energía durante las cargas más ligeras o cuando basta con velocidades más lentas. Los VFD también reducen el desgaste del motor, mejorando la vida útil general del equipo.
• Motores de alta eficiencia: Equipar la grúa viajera birriel 15 toneladas con motores de alta eficiencia reduce la pérdida de energía y mejora la utilización de la potencia. Estos motores están diseñados para minimizar las pérdidas eléctricas, lo que reduce los costes operativos y la huella de carbono.
• Mecanismo de elevación energéticamente eficiente: El sistema de elevación puede optimizarse con características de ahorro de energía como materiales ligeros y mecanismos de engranaje avanzados. Al reducir la fricción y aumentar la eficiencia de elevación, la grúa viajera birriel 15 toneladas consume menos energía para elevar y descender cargas pesadas.
• Sistemas de control inteligentes: Los sistemas de control inteligentes equipados con detección de carga y control automático de velocidad garantizan que la grúa viajera birriel 15 toneladas sólo utilice la cantidad de energía necesaria para completar una tarea. Por ejemplo, el sistema puede ajustar la velocidad de elevación o limitar el movimiento de la grúa viajera si detecta que la carga no requiere la máxima potencia.
• Iluminación LED: El sistema de iluminación de la grúa viajera birriel 15 toneladas puede actualizarse con luces LED de bajo consumo, que consumen mucha menos energía que los sistemas de iluminación tradicionales y tienen una vida útil más larga.

Ventajas de la Grúa Viajera Birriel 15 Toneladas que Ahorra Energía:

• Costes operativos reducidos: Mediante el uso de componentes y sistemas energéticamente eficientes, la grúa viajera birriel 15 toneladas reduce significativamente el consumo de electricidad, lo que se traduce en menores costes operativos a lo largo del tiempo.
• Mayor vida útil del equipo: El uso de motores de alta eficiencia y variadores de velocidad reduce el desgaste de la grúa viajera birriel 15 toneladas y prolonga la vida útil de los componentes clave.
• Mejora de la sostenibilidad medioambiental: Un menor consumo de energía se traduce directamente en una reducción de la huella medioambiental. Las características de ahorro energético de la grúa viajera birriel 15 toneladas contribuyen a los objetivos de sostenibilidad al minimizar las emisiones de CO2.
• Productividad mejorada: Los sistemas de control inteligentes pueden optimizar el funcionamiento de la grúa viajera birriel 15 toneladas, lo que se traduce en ciclos de elevación más suaves y eficientes. Esto reduce el tiempo de inactividad y aumenta el rendimiento general de las operaciones.
•  Reducción de las necesidades de mantenimiento: Al funcionar con menos tensión en los componentes clave, como motores y frenos, la grúa viajera birriel 15 toneladas energéticamente eficiente suele requerir un mantenimiento y reparaciones menos frecuentes, lo que supone un ahorro en mano de obra y piezas.

Tratamiento de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo Venta a México:

Paquete y Entrega de Grúa Viajera Birriel 15 Toneladas 25.5M tipo Europeo Venta a México:

Certificaciones de Productos de Grúa Viajera Birriel:

Aplicación de Grúa Viajera Birriel 15 Toneladas en México:

1. Sector Manufacturero y Automotriz: Como uno de los principales productores de automóviles del mundo, los centros de la industria automotriz de México en Monterrey, Saltillo y Puebla dependen de sistemas de elevación eficientes para el movimiento de moldes, motores y ensambles. La grúa viajera birriel 15 toneladas garantiza una manipulación de gran capacidad con precisión, apoyando los objetivos de fabricación ajustada y automatización.
2. Construcción e infraestructuras: En México, con grandes proyectos de infraestructura como el Tren Maya, ampliaciones de aeropuertos y desarrollo urbano en curso, las empresas de construcción utilizan grúa viajera 15 toneladas para hormigón prefabricado, estructuras de acero y componentes modulares.
3. Energía y minería: El impulso de la reforma energética en México y la explotación de recursos mineros en estados como Zacatecas y Sonora requieren grúas capaces de soportar trabajos pesados y ambientes hostiles. El grúa viajera birriel 15 toneladas, equipado con sistemas antipolvo o sistemas antiexplosión, soporta operaciones en centrales eléctricas, refinerías e instalaciones mineras.
4. Logística y parques industriales: A medida que el nearshoring lleva más empresas al Bajío y al norte de México, los modernos centros logísticos y de almacenamiento están desplegando grúa viajera birriel 15 toneladas para la carga, descarga y mantenimiento de equipos, mejorando la eficiencia y fiabilidad operativas.
